Ingeniería Eléctrica Proyecto Minera del Norte de Chile
Cliente: Minera del Norte de Chile
Ubicación: Región dr Atacama, Chile
Altura: 4500 m
Sector: Minera
Aplicación: Ingeniería Eléctrica
La Minera del norte de Chile por medio de nuestro cliente, han diseñado un proyecto de generación para un proceso minero a 4.500
metros de altura.
El proyecto considera una generación térmica de 15 MW y una capacidad instalada de 7.7 MW fotovoltaica.

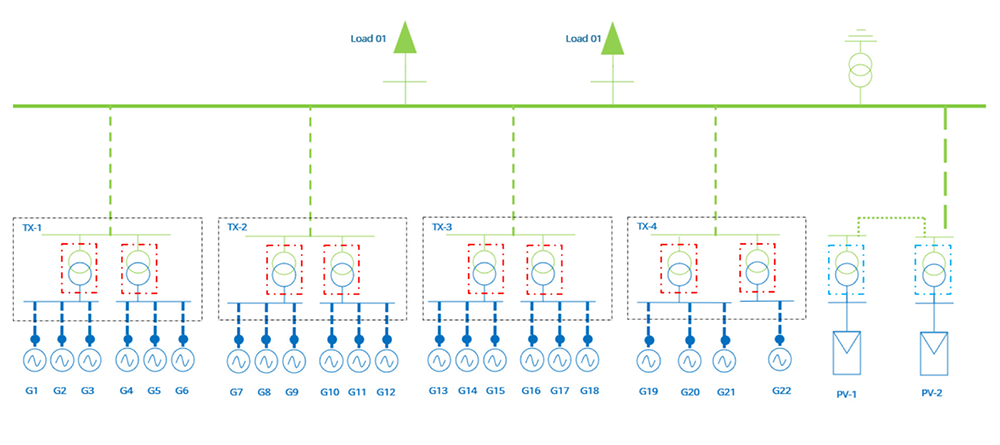

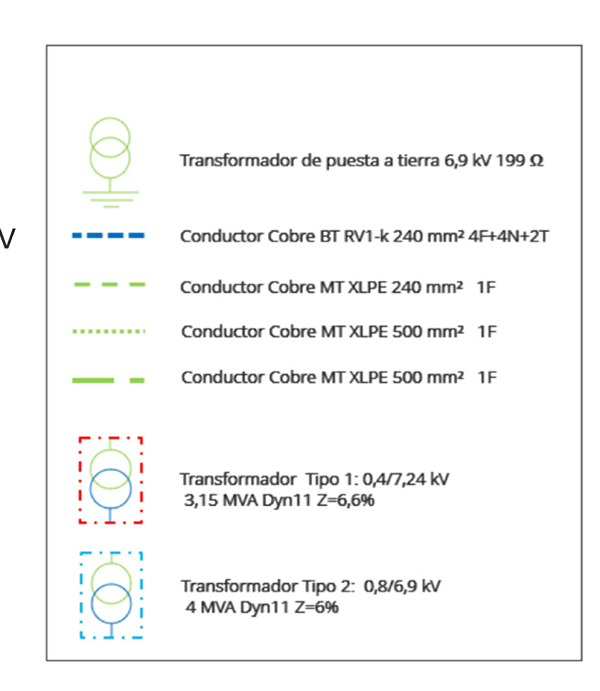

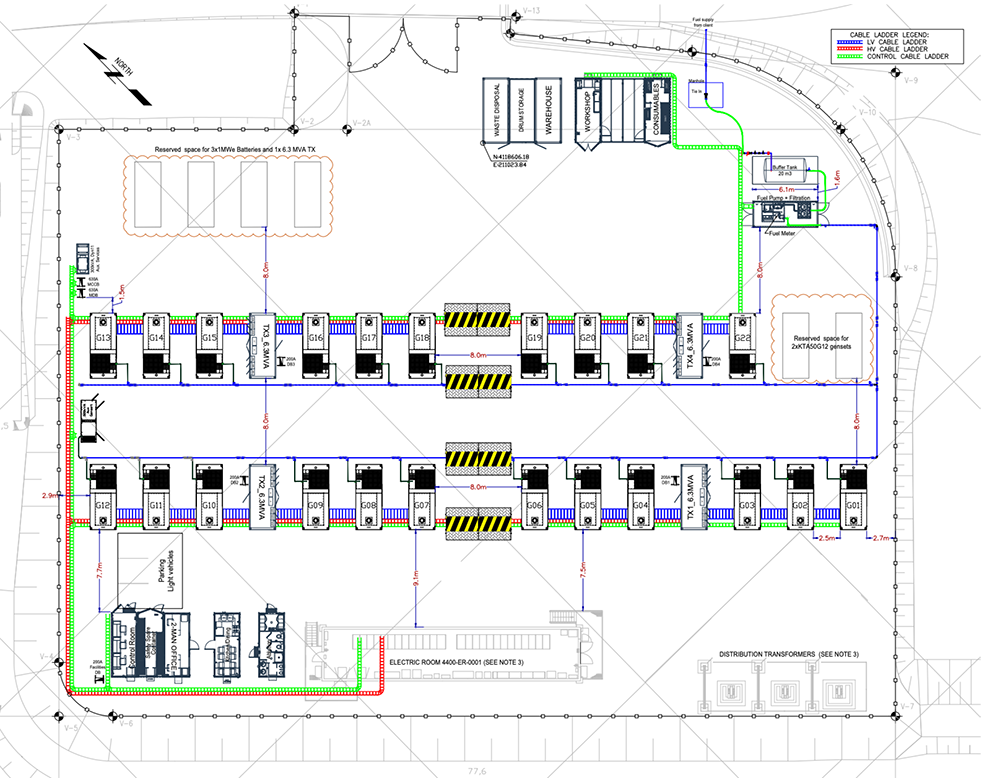

La planta diésel: 22 unidades generadoras, 7 transformadores elevadores de 3,15 [MVA], Switchgear 4400-SG-0001-
El cliente adjudicó a Resys para realizar la ingeniería de estudios dinámicos y estabilidad del sistema de generación, con el fín de garantizar la estabilidad y salud del sistema de generación.
En un trabajo en conjunto con nuestro cliente se logró validar y optimizar el diseño eléctrico de una planta de generación, priorizando la continuidad operativa.
El desafío
Realizar un estudio dinámico, con foco en la estabilidad transitoria para una planta de funcionamiento en isla, compuesta de 19 unidades en paralelo, 1 unidad en mínimo técnico disponible para reserva en giro (criterio N-1) y 2 unidades en standby, con 7 transformadores elevadores operando en paralelo y la integración de un proyecto de 7.7 MW PV.
La solución
Estudio Dinámico:
Anticipación y Resiliencia
- Comportamiento electrodinámico de la planta de generación.

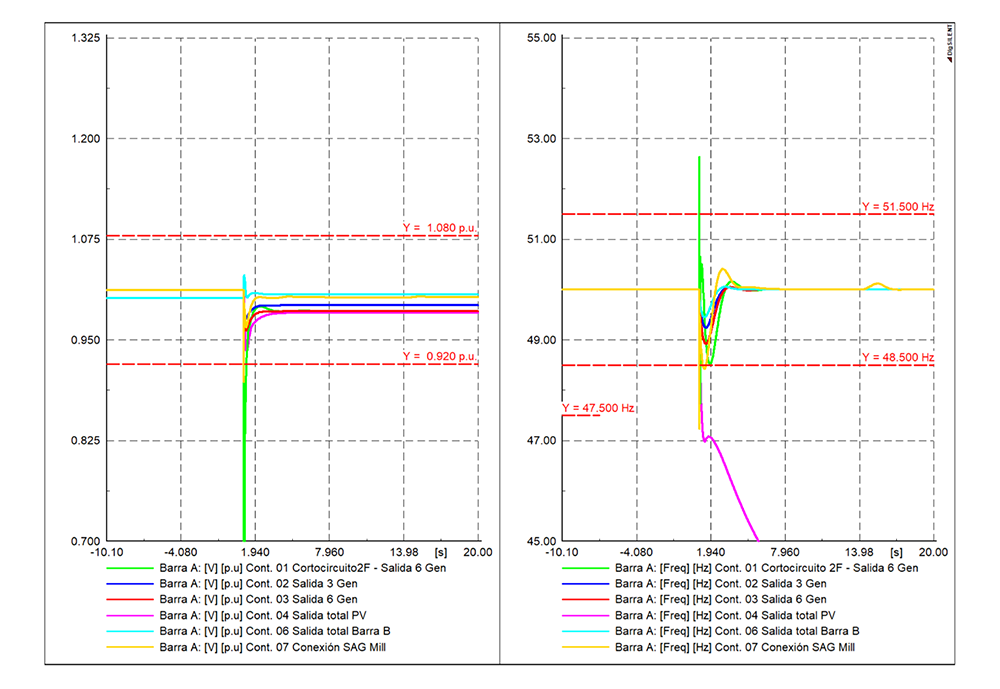

- Respuesta transitoria del sistema ante contingencias
Resiliencia Ante Contingencias Críticas
Estabilidad en línea con Criterios de la Norma Técnica de Seguridad y Calidad de Servicio para Sistemas Medianos (NTSyCS-SM):
- Tensión
- Frecuencia
- Estabilidad angular
Optimización del Despacho:
Eficiencia Operativa
Planificación del despacho de unidades térmicas y PV
- Condiciones operacionales del sistema
- Niveles de demanda
- Generación de la planta fotovoltaica.
Este enfoque nos permitió anticiparnos a situaciones críticas, garantizando una operación resiliente, priorizando, la continuidad de suministro, incluso en condiciones extremas.
No solo cumplimos con los límites operacionales establecidos, sino que superamos las expectativas para asegurar un funcionamiento robusto en todo momento.
